固態繼電器的作用-固態繼電器的工作原理

2015-12-21 09:47:39　　來源：360常識網　　熱度： ℃

導語：固態繼電器的輸入電路是為輸入控制信號提供一個回路，使之成為固態繼電器的觸發信號源。固態繼電器的輸入電路多為直流輸入，個別的為交流輸入。

固態繼電器的作用

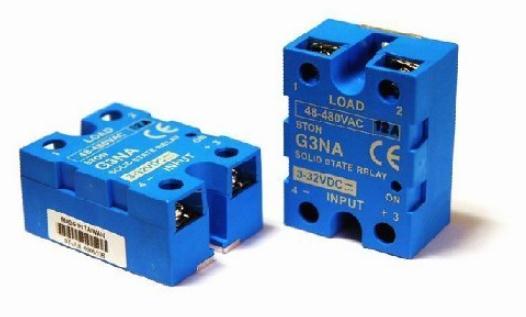

固態繼電器其實是利用半導體器件代替?zhèn)鹘y(tǒng)電接點作為切換裝置的具有繼電器特性的無觸點開關器件，單相SSR為四端有源器件，其中兩個輸入控制端，兩個輸出端，輸入輸出間為光隔離，輸入端加上直流或脈沖信號到一定電流值后，輸出端就能從斷態轉變成通態。

固態繼電器目前已廣泛應用于計算機外圍接口裝置，電爐加熱恒溫系統，數控機械，遙控系統、工業自動化裝置；信號燈、閃爍器、照明舞臺燈光控制系統；儀器儀表、醫療器械、復印機、自動洗衣機；自動消防，保安系統，以及作為電網功率因素補償?shù)碾娏﹄娙莸那袚Q開關等等，另外在化工、煤礦等需防爆、防潮、防腐蝕場合中固態繼電器都有大量使用。

固態繼電器具有良好的防潮防霉防腐蝕性能，在防爆和防止臭氧污染方面的性能也極佳，固態繼電器還具有輸入功率小，靈敏度高，控制功率小，電磁兼容性好，噪聲低和工作頻率高等特點。

固態繼電器的工作原理

固態繼電器是一種新型的無觸點電子開關，由分立元器件、膜固定電阻網絡和芯片，采用混合工藝組裝來實現控制回路（輸入電路）與負載回路（輸出電路）的電隔離及信號耦合，由固態器件實現負載的通斷切換功能，內部無任何可動部件。盡管市場上的固態繼電器型號規格繁多，但它們的工作原理基本上是相似的。主要由輸入（控制）電路，驅動電路和輸出（負載）電路三部分組成。

固態繼電器的輸入電路是為輸入控制信號提供一個回路，使之成為固態繼電器的觸發信號源。固態繼電器的輸入電路多為直流輸入，個別的為交流輸入。直流輸入電路又分為阻性輸入和恒流輸入。阻性輸入電路的輸入控制電流隨輸入電壓呈線性的正向變化。恒流輸入電路，在輸入電壓達到一定值時，電流不再隨電壓的升高而明顯增大，這種繼電器可適用于相當寬的輸入電壓范圍。

固態繼電器的驅動電路可以包括隔離耦合電路、功能電路和觸發電路三部分。隔離耦合電路，目前多采用光電耦合器和高頻變壓器兩種電路形式。常用的光電耦合器有光－三極管、光－雙向可控硅、光－二極管陣列（光－伏）等。
